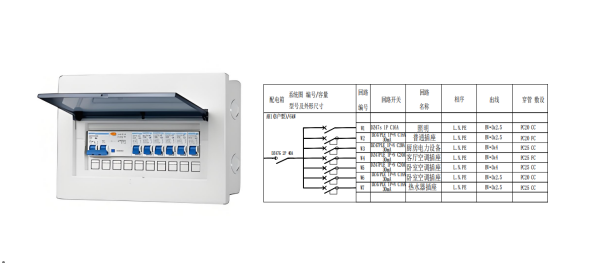

PZ30箱
產品概述
PXTF（PZ30）系列終端配電箱安裝方式為明裝懸掛式或暗裝嵌入式，主要應用于低壓0.4KV及以下的電力系統，適用于交流50~60HZ，一般由負荷隔離開關、微型斷路器、漏電斷路器、浪涌保護器等主元器件及家用接觸器、過欠壓保護器等控制保護元件配合殼體、導體等核心部分組成，主要作用是根據實際使用需求進行電能分配的電氣設備，具有電能分配、線路控制、過載保護、短路保護等功能，并確保這些電力供應的安全、可靠和高效，根據類別大致分為照明、動力、計量三種，廣泛應用于石油、化工、市政、路橋、公建、住宅等配電系統中。
性能特點
保護功能：具備過載保護和短路保護功能，出現系統故障能夠及時切斷電路，防止電氣事故和設備損壞。
操作便利：設計用于線路不頻繁轉換之用，滿足正常操作條件下的需求，便于用戶進行電路的開合操作。
安全性能：箱體與箱門之間通過密封處理增加安全防護等級，能夠直觀顯示電路的導通狀態，確保操作人員的安全。
機械防護：通常由箱體、箱門、配電盤、支架等結構組成，冷軋鋼板或者鍍鎂鋁鋅板制成，具有良好的機械強度和防護性能。
模塊設計：可以根據不同的使用需求和功能要求，進行模塊化設計和定制。結構設計合理，具有特殊的技術性能；
安裝維護：標準化生產制造，確保產品的質量和可靠性。便于維護和檢修，提高設備的運行效率和使用壽命。
空間環保：適用于多種環境，不受場地限制。設計時考慮了空間利用率和環保因素，占地少，對環境的影響小。
標識清晰：位置固定，配置功能獨特，配電箱內部的線路和設備具有清晰的標識，以便于操作和維護人員識別。

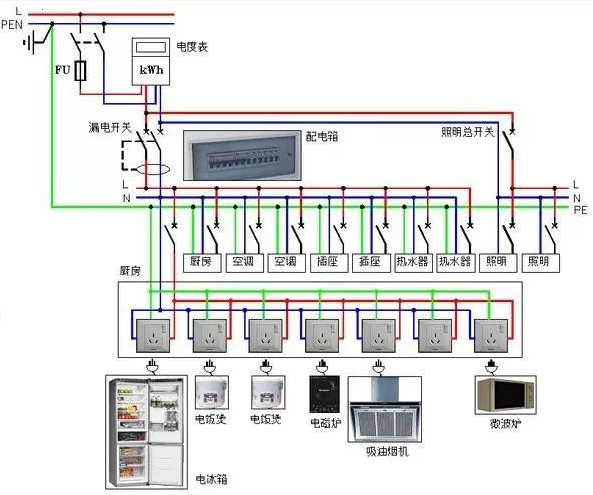

方案原理
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
技術參數
|
額定工作電壓(Ue) |
AC380V、AC220V |
|
成套設備的額定電流(Im) |
63A~10A |
|
頻率 |
50Hz |
|
額定絕緣電壓(Ui) |
400V |
|
額定沖擊耐受電壓Uimp(kV) |
4kV |
|
主母線額定電流(I) |
63A~10A |
|
主母線額定短時耐受電流(I) |
6kA |
|
電氣間隙 |
≥5.5mm |
|
爬電距離 |
≥8mm |
|
過電壓類別 |
III類 |
|
觸電保護類別 |
I類 |
|
戶內型/戶外型 |
戶內型 |
|
防護等級 |
外殼IP30,操作面板IP20C； (特殊要求可訂制） |
|
機械碰撞等級 |
戶內:IK05 |
|
污染等級 |
2級 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
型號含義

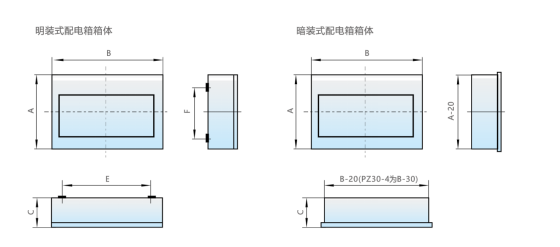

外觀結構
選型參考
|
型號 |
A |
B |
C |
E |
F |
備注 |
|
PZ30-4 |
175 |
165 |
80 |
/ |
115 |
無導電排 |
|
PZ30-6 |
240 |
195 |
90 |
/ |
180 |
單排 |
|
PZ30-8 |
240 |
230 |
90 |
/ |
180 |
單排 |
|
PZ30-10 |
240 |
270 |
90 |
195 |
165 |
單排 |
|
PZ30-12 |
240 |
305 |
90 |
230 |
165 |
單排 |
|
PZ30-15 |
240 |
360 |
90 |
285 |
165 |
單排 |
|
PZ30-18 |
240 |
415 |
90 |
340 |
165 |
單排 |
|
PZ30-20 |
240 |
445 |
90 |
370 |
165 |
單排 |
|
PZ30-20 |
450 |
270 |
90 |
195 |
375 |
雙排 |
|
PZ30-24 |
450 |
305 |
90 |
230 |
375 |
雙排 |
|
PZ30-30 |
450 |
360 |
90 |
285 |
375 |
雙排 |
|
PZ30-36 |
450 |
415 |
90 |
340 |
375 |
雙排 |
|
PZ30-45 |
620 |
360 |
90 |
285 |
540 |
三排 |
訂貨須知
系統原理圖；
系統電壓等級；
額定功率；
外殼材質（冷軋鋼板/不銹鋼板）
顏色（標準RAL7035）
使用環境（戶內）
嵌入式安裝；
進出線方式；
負載性質；
特殊要求注明；
