自動化控制柜
ZHXK-ZKG自動化控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散(DSC)控制系統。適應各種大小規模的工業自動化控制場合。 廣泛應用在電力、冶金、化工、造紙、 環保污水處理等行業中。
性能特點
保護功能:具備過載、短路、缺相等多種保護功能，確保系統去全穩定運行，
結構緊瀆;設計緊湊，便于安裝和維護。
工作穩定:穩定性好，適合長時間連續工作。
功能齊全:能夠滿足各種復雜的控制需求。
可擴展性:根據實際控制規模的大小，可以進行組合，實現從單柜自動控制到多柜集散控制系統的擴展。
抗干擾性強:具有較強的抗電磁干擾能力，適合在各種工業環境中使用。
網絡功能:可以實現設備自動化和過程自動化控制，具備良好的網絡功能，方便與其他控制系統或設備進行通信。

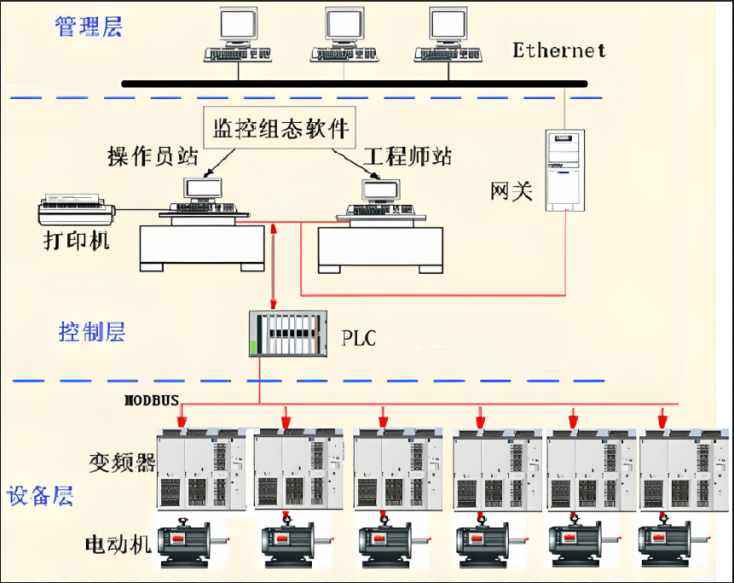

方案原理
設計依據
GB T 25294-2010 電力綜合控制機柜通用技術要求
GB T 37391-2019 可編程序控制器的成套控制設備規范
技術參數
|
額定工作電壓 |
AC380V |
|
額定頻率 |
50Hz |
|
額定絕緣電壓 |
AC660V |
|
輔助電路絕緣電壓 |
AC500V |
|
額定沖擊耐受電壓 |
主回路:8kV，輔助回路:4kV |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
過電壓類別 |
Ⅳ類 |
|
觸電保護類別 |
I類 |
|
污染等級 |
3級 |
|
外殼防護等級 |
IP44.(特殊要求可訂制） |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
型號含義

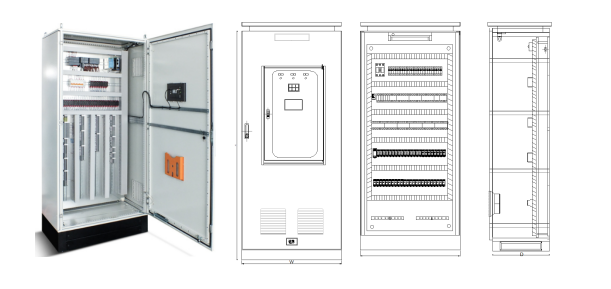

外觀結構
選型參考
|
柜體寬度 |
柜體深度 |
柜體高度 |
|
800 |
600 |
2000 |
|
1000 |
800 |
2200 |
|
1200 |
800 |
2200 |
|
1500 |
800 |
2200 |
|
1800 |
1200 |
2200 |
|
1800 |
1000 |
2200 |
訂貨須知
電力系統圖；
系統電壓等級；
控制方式、使用場合；
極相（單相/三相）；
線路運行參數（效果最佳）
負載性質；
特殊要求注明；
