數字智能巡檢監控柜
產品概述
數字智能巡檢柜可以起到防止消防水泵銹蝕、受潮、水泵動作不正常等故障的作用，確實做到"養兵千日，用兵一時"的目的。消防水泵必須加裝自動巡檢裝置。巡檢為低頻巡檢，巡檢時電機轉速為300轉/分，水系統不增壓、無啟動電流，極大的延長了設備的使用壽命。
性能特點
巡檢時發生火災會立即停止巡檢，瞬時啟動消防泵。
功能齊全可完成消防主回路及消防水泵的低速無壓巡檢。
具有過電壓、過電流、短路、缺相等保護。
巡檢時發生故障自動巡檢裝置會發生聲光報警，具有數據記憶功能可完成對故障時的瞬態參數記憶，便于維修、分析。
可通過界面顯示巡檢運行參數。(自選)
具有上位電話報警功能。(自選)
設備預留RS485通信接口，可完成對樓宇自控的運行狀態遠傳。(自選)
具有巡檢時故障參數打印功能。(自選)

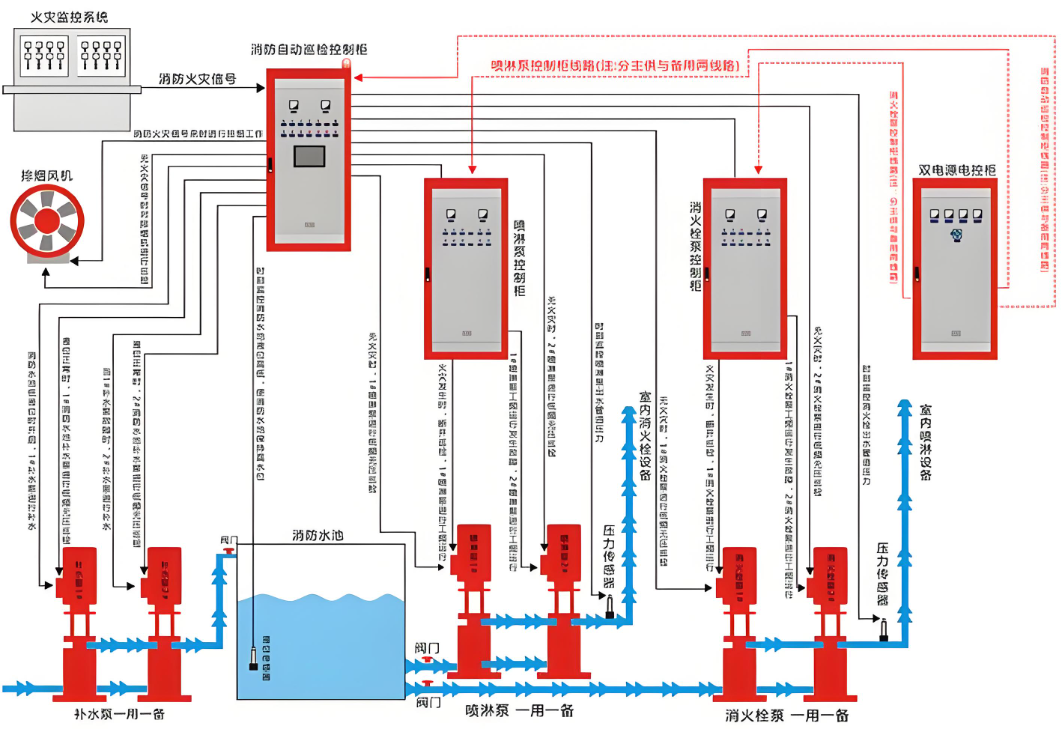

方案原理
設計依據
GA 30.2-2002《固定消防給水設備的性能要求和實驗方法》
GB 7251-87《低壓成套開關設備》
GB 9466-88《低壓成套工關設備基本試驗方法》
技術參數
|
巡檢額定電壓 |
AC380V |
|
額定頻率 |
50Hz |
|
顯示界面 |
液晶觸摸屏、人機對話中文輸入界面 |
|
巡檢天數設定 |
1~30天隨機設置 |
|
單泵運行時間 |
1~30分鐘隨機設置 |
|
巡檢路數 |
1~8路水泵 |
|
巡檢報警 |
水位、流量、電機、錯相故障報警 |
|
水泵轉速 |
0~300轉/分鐘 可調設置 |
|
短信設定 |
設置1~2部手機短信信息報警發送 |
|
故障記錄 |
定時記錄各種運行狀態和故障報警 |
|
通訊接口 |
總線CAN遠程監控通訊 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
型號含義

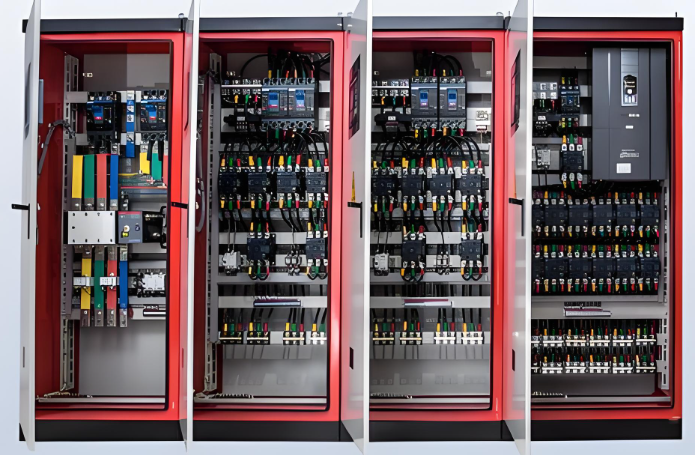

外觀機構
選型參考
|
常規尺寸表 |
|||||
|
箱體尺寸 |
安裝孔孔距 |
安裝孔 |
|||
|
W |
H |
D |
a |
b |
孔徑 |
|
600 |
1500 1600 1700 1800 1500 1600 1700 1800 1600 1700 1800 |
400 400 400 400 400 400 400 400 400 400 400 |
W-200 |
D-50 |
Φ13*30 |
|
700 |
|||||
|
700 |
|||||
|
700 |
|||||
|
700 |
|||||
|
800 |
|||||
|
800 |
|||||
|
800 |
|||||
|
可根據方案不同相應變化 |
|||||
訂貨須知
控制水泵臺數；
主備切換方式；
控制柜功率(KW)；
啟動方式；
控制柜電壓〔V〕，是否雙電源；
控制柜是否需要遠程控制；
