靜態切換開關
產品概述
ZHXK-ESTS當儲能系統需要為重要負載提供備用電源時，儲能系統需要配備STS，以便在電網斷電時將儲能系統和重要負載與電網斷開。通過這種方式，儲能可以為關鍵負載提供不間斷的備用電源。
?性能特點
智能化：智能化操作，具有CAN、485、以太網等通訊接口;
響應：電網與微電網智能快速分離，開關電源電路（≤20ms）
可靠：高可靠性后備設計（快速開關和旁路開關并聯設計），確保重要負載不中斷
方便：前維護設計，便于操作和維護

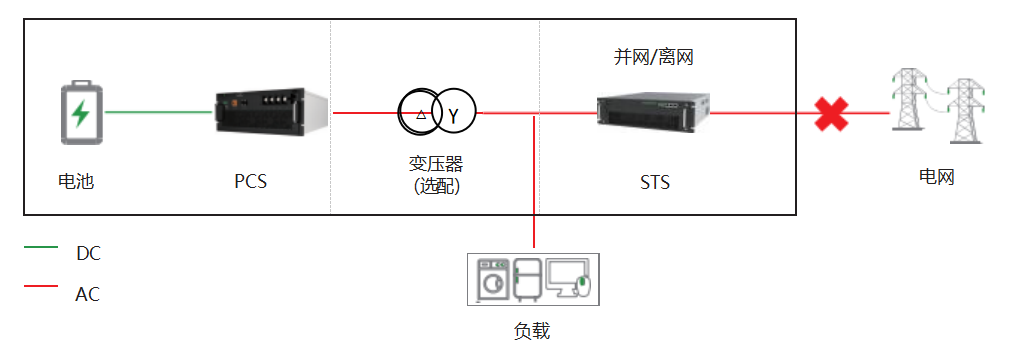

方案原理
設計依據
GB/T43041-2023混合集成電路直流/直流(DC/DC)變換器
?GB/T19826—2005《?電力工程直流電源通用技術條件及安全要求》
技術參數
|
規格型號 |
ESTS200-M |
ESTS500-M |
|
功率參數 |
||
|
電網端口功率 |
200kW |
500kW |
|
電網端口最大電流 |
289A |
722A |
|
負載側端口功率 |
200kW |
500kW |
|
重要負載最大功率 |
100kW |
250kW |
|
說明：重要負載功率＋ PCS 側功率 ≤ 產品最大功率 |
||
|
額定電壓 |
400Vac |
|
|
電網端電壓范圍 |
400Vac±15% |
|
|
額定頻率 |
50/60Hz |
|
|
長期過載能力 |
110% |
|
|
并離網切換時間 |
＜20ms |
|
|
最大效率 |
>99.5% |
|
|
通訊 |
||
|
通訊端口 |
RS485 |
|
|
通訊協議 |
ModBus RTU |
|
|
常規參數 |
||
|
尺寸（寬 × 高 × 深） |
440 × 130 × 520mm |
440 × 232 × 500mm |
|
重量 |
23kg |
39kg |
|
海拔高度 |
4000m（＞2000m時降額使用） |
|
|
工作溫度 |
-25℃~55℃(>45℃時降額使用） |
|
|
存儲溫度 |
-45℃~70℃ |
|
|
濕度 |
0%RH～95%RH，無冷凝 |
|
|
冷卻方式 |
智能風冷 |
|
|
防護等級 |
IP20 |
|
|
接線方式 |
三相三線 |
|
|
功率端口 |
電網側 RST、負載側 UVW |
|
|
人機界面 |
無 |
|
應用環境
環境溫度：高氣溫+50℃，低氣溫-20℃。
空氣相對溫度：不超過95%；
海拔高度：不超過2000m（海拔2000m以上的可根據具體工況特殊設計）；
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決
型號含義

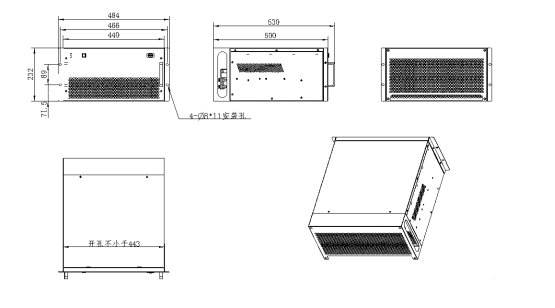

外觀結構
選型參考
|
型號規格 |
長 |
高 |
深 |
|
W |
H |
D |
|
|
80KW |
480 |
232 |
530 |
|
200KW |
480 |
232 |
530 |
訂貨須知
輸入電壓
輸出電壓
功率?
運行環境
?
