數顯電壓表
產品概述
ZHXK數顯單相/三相電壓表適用于電力電網、自動化系統中對電壓參數測量和顯示，直觀顯示系統一次側運行點參數，具有精度高、穩定性好，抗震動等優點，可直接替代原有指針式儀表。
性能特點
高精度測量，測量精度0.5%（真有效值）
高自由度，變比可編程。
尺寸豐富，多種規格選擇。
高替代性，可替代各類指針表。
方案原理
設計依據
GB/T6587.1-1986 電子測量儀器環境試驗
GB/T6587.2-1986電子測量儀器
GB/T6587.3-1986電子測量儀器濕度試驗
GB/T6587.4-1986 電子測量儀器振動試驗
GB/T6587.5-1986電子測量儀器沖擊試驗
GB/T6587.6-1986電子測量儀器運輸試驗
GB/T6587.8-1986電子測量儀器電源頻率與電壓試驗
技術參數
|
性能 |
指標 |
|
|

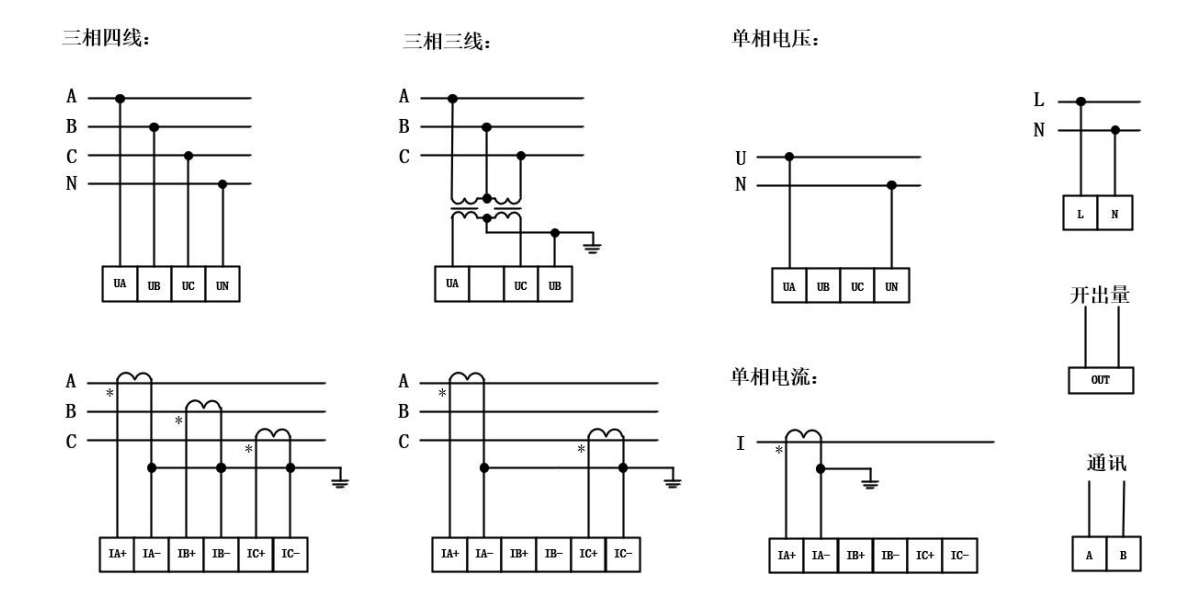

接線方式 |
單相/三相三線/三相四線 |
|
|
電壓 |
額定值 |
57.7/100V、220/380V、500V |
|
過負荷 |
持續：1.2倍 瞬時：2倍/1s |
|
|
功率 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）測量精度0.5% |
|
|
電流 |
額定值 |
DC1A/5A/0-20mA/4-20mA等 |
|
過負荷 |
持續;1.2倍 瞬時：10倍/5S |
|
|
功耗 |
＜0.5VA/1相 |
|
|
精度 |
RMS(真有效值）測量精度0.5% |
|
|
頻率 |
45~65HZ精度±0.02Hz |
|
|
工作電壓 |
AC220V |
|
|
功耗 |
小于5W |
|
|
工作環境 |
-10~55℃ |
|
|
儲存環境 |
-20~75℃ |
|
應用環境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作溫度：-15℃~50℃
儲存溫度：-20℃~70℃
相對濕度：空氣濕度在20℃時≤95%無凝露，在溫度較低時，允許有較高的相對濕度
環境條件：周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃
型號含義
產品方案
選型參考
|
名稱 |
型號規格 |
相數 |

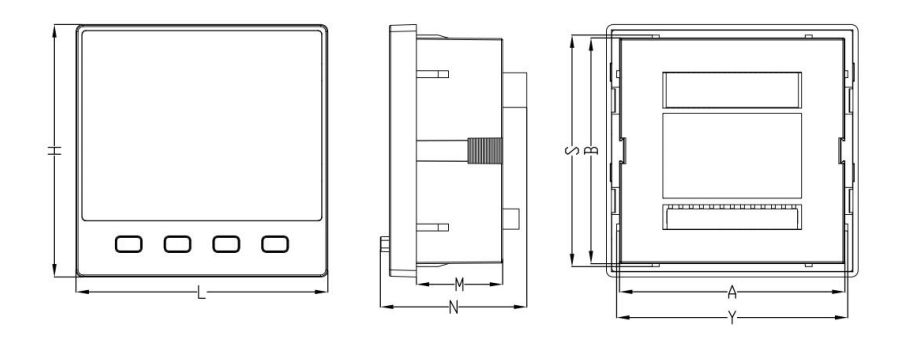

面板尺寸(L*H) |
安裝配合尺寸（A*B） |
安裝深度M |
開孔尺寸（S*Y） |
|
電壓表 |
ZHXKP1U67S |
單相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
電壓表 |
ZHXKP1U76S |
單相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
電壓表 |
ZHXKP1U91S |
單相 |
98*98 |
90*90 |
33.6 |
92*92 |
|
電壓表 |
ZHXKP3U67S |
三相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
電壓表 |
ZHXKP3U76S |
三相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
電壓表 |
ZHXKP3U91S |
三相 |
98*98 |
90*90 |
33.6 |
92*92 |
|
電壓表 |
ZHXKP1U67Y |
單相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
電壓表 |
ZHXKP1U76Y |
單相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
電壓表 |
ZHXKP1U91Y |
單相 |
98*98 |
90*90 |
33.6 |
92*92 |
|
電壓表 |
ZHXKP3U67Y |
三相 |
73*73 |
67*67 |
33.6 |
68*68 |
|
電壓表 |
ZHXKP3U76Y |
三相 |
83*83 |
75*75 |
33.6 |
76*76 |
|
電壓表 |
ZHXKP3U91Y |
三相 |
98*98 |
90*90 |
33.6 |
92*92 |
訂貨須知
訂貨須知
安裝位置
開孔尺寸
電源電壓
測量系統
