有源電力濾波器
產品概述
ZHXK-APF-MJ系列電力有源濾波器是采用并聯方式，通過現代電力電子技術和基于DSP器件的數字信號處理技術，研制而成的新型電力諧波治理設備。通過實時檢測負載電流將模擬電流信號通過高精度、高性能A/D轉換為數字信號，并送入高速數字信號處理器（DSP）對數字信號進行處理，將負載電流中諧波分離出來，形成指令信號，并以脈寬調制（PWM）信號形式向變流器（補償電流發生電路）送出驅動指令，變流器對正向諧波電流進行吸收，并將吸收能量向直流側高壓電容器充電，再將該部分能量發出與負向諧波相位相反的波形對負向諧波進行抵消。
性能特點?
動態補償：更高的響應速度，使其對電壓閃邊復雜的系統濾波效果更好，可根據系統變化情況發出反向諧波來中和系統諧波，避免了諧波疊加放大、諧振的情況。
結構優點：結構模塊化設計，內部布局空間合理、緊湊，機架式、壁掛式、插拔式，優異的風道設計，散熱效率更高，器件壽命更長；
運行穩定：采用三電平逆變器技術，能效高，同時設備濾除率精度高，響應速度快，總響應時間<8ms，輸出反向諧波不受母線電壓的影響；
保護功能：具備完善的過流、過熱、過載、短路、過壓等多種保護，雙DSP加FPGA架構，三重邏輯保護，系統可靠性高；
獨特控制：獨特的正序鎖相控制和智能FFT，實現完美補償；可濾除系統2-50次諧波；實現動態跟蹤補償，同時可以補償諧波電流、無功電流；濾除諧波：
安裝檢修：支持多機并聯，可通過不同單元組合靈活滿足用戶現場需求；便于整柜組裝以及現場安裝，同時很大程度提高了現場檢修、設備增容的工作效率。
方案原理

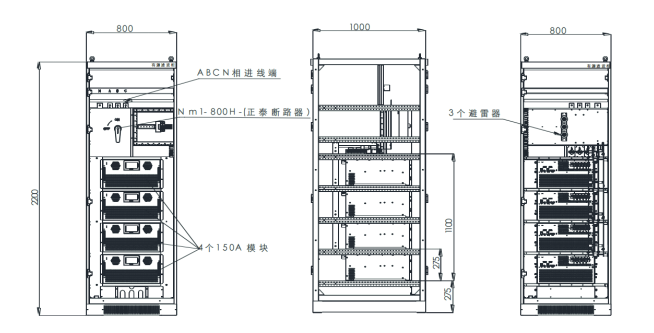

集中治理示例
設計依據?
JB/T 11067-2011《低壓有源電力濾波裝置》
GB12325-90《電能質量 供電電壓允許偏差》
GB/T 14549-93《電能質量 公用電網諧波》
GB/T 15543-1995《電能質量 三相電壓允許不平衡度》
GB 12326－2000《電能質量電壓允許波動和閃變》
GB11463-89《電子測量儀器可靠性試驗》?
技術參數
?
|
輸入線電壓 |
380V±15% |
|
相數 |
3相4線；3相3線 |
|
頻率 |
50/60±5Hz（可設置） |
|
補償電流（每相） |
30A~150A(根據機型) |
|
補償諧波階次 |
2~50次（可設置） |
|
保護 |
過載保護、內部短路保護、主回路損壞保護、過熱保護 |
|
功率因數校正 |
-1~+1 |
|
電流限制 |
額定輸出電流 |
|
并聯運行 |
最大可8個模塊并聯 |
|
模塊功耗 |
<2kW |
|
效率 |
高達97.5% |
|
CT變比范圍 |
150/5~6000/5或300/1~3000/1 |
|
干接點 |
1個EPO |
|
通信 |
RS485/RS4232/Ethernet/GPRS |
|
使用場所 |
室內，不受陽光直曬，無塵埃，腐蝕性、可燃性氣體，油霧、水蒸汽、滴水或鹽份等 |
|
工作海拔 |
低于1000米，高于1000米時降額使用 |
|
存儲溫度 |
-20oC ~ +70oC |
|
工作溫度 |
-10oC ~ +40oC |
|
濕度 |
小于95％RH，無水珠凝結 |
|
振動 |
小于5.9米/秒2（0.6g） |
|
防護等級 |
IP20 |
|
顏色 |
7035灰白/黑色（可定制） |
|
冷卻方式 |
智能風冷 |
應用環境
本產品工作場所海拔不超過1000米，環境溫度-20℃?～?+40℃，相對濕度：日平均不大于95%，月平均不大于90%；大氣壓力：79.5Kpa ～ 106KPa。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
型號含義
外觀結構

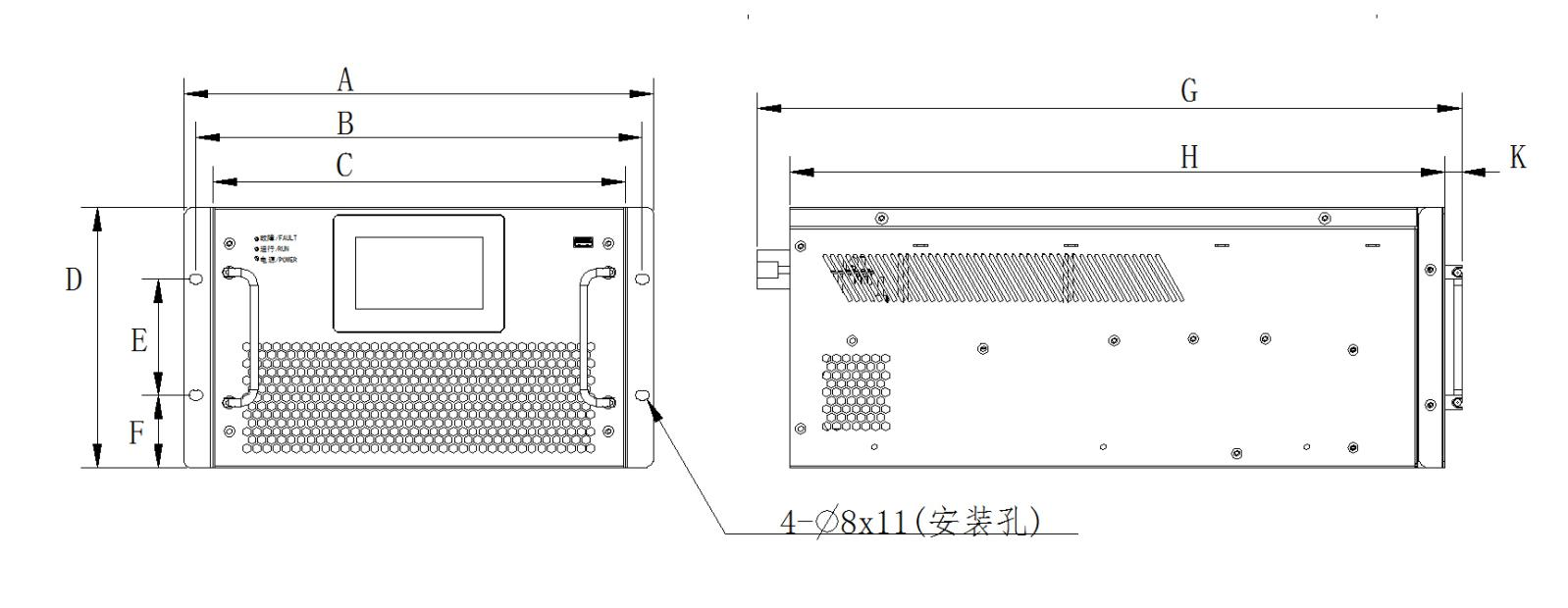

機架式尺寸圖

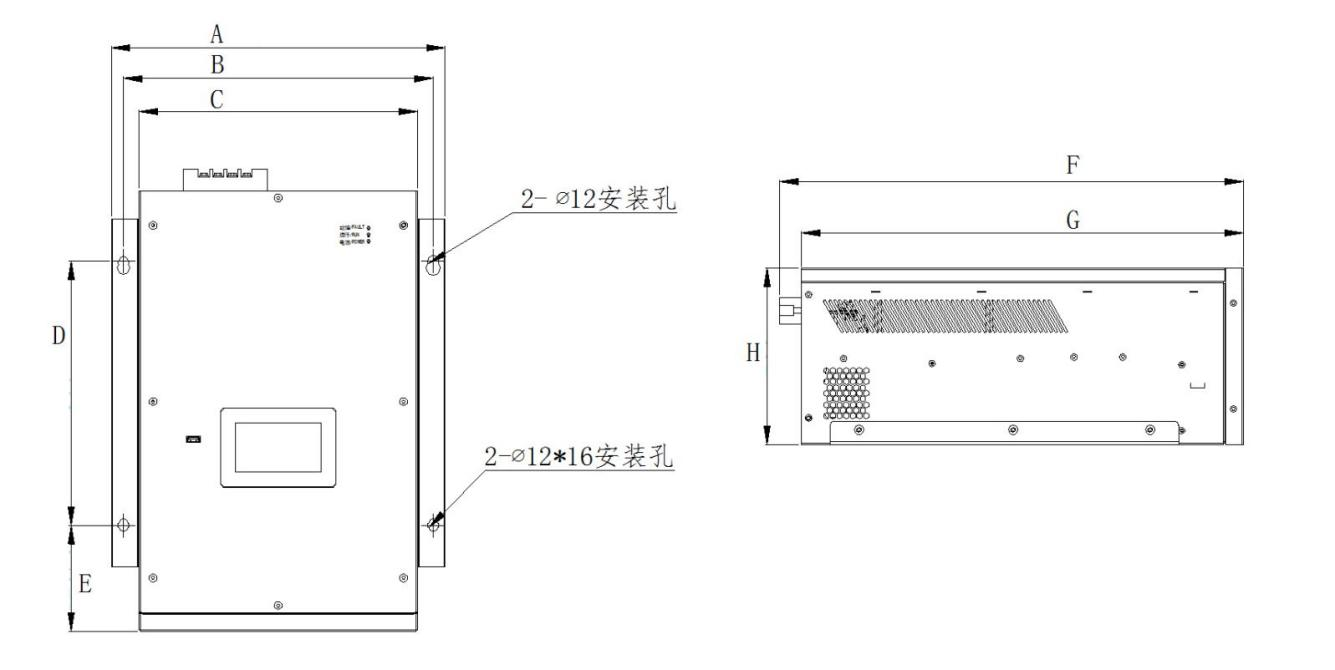

壁掛式尺寸圖

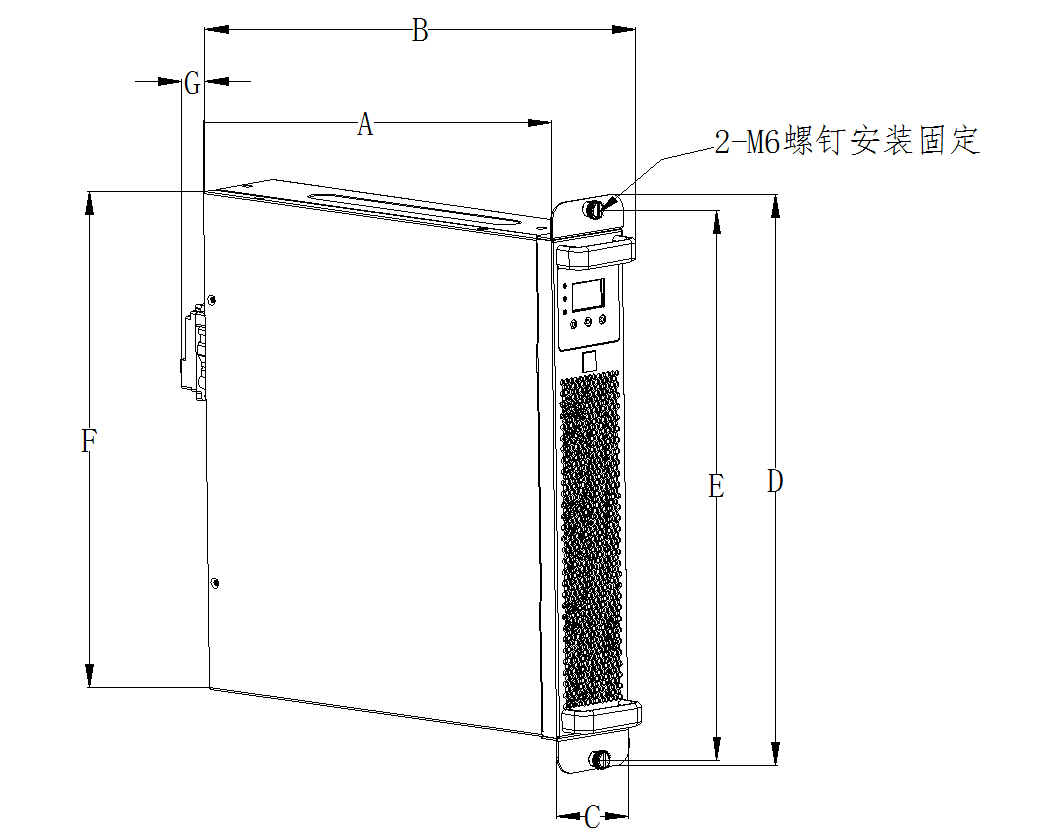

插拔式尺寸圖
選型參考
|
安裝方式 |
機架式 |
|
壁掛式 |
插拔式 |
||||||||
|
尺寸 |
30A/50A |
75A |
100A |
150A |
200A |
30A/50A |
75A |
100A |
150A |
200A |
20A |
35A |
|
A |
359 |
399 |
484 |
554 |
674 |
378 |
418 |
503 |
573 |
694 |
425 |
425 |
|
B |
341 |
381 |
466 |
536 |
565 |
350 |
390 |
475 |
545 |
666 |
452 |
452 |
|
C |
315 |
355 |
440 |
510 |
630 |
315 |
355 |
440 |
510 |
630 |
88 |
88 |
|
D |
200 |
200 |
232 |
250 |
250 |
300 |
360 |
300 |
300 |
420 |
504 |
504 |
|
E |
89 |
89 |
89 |
89 |
89 |
120 |
80 |
137.5 |
142.5 |
110 |
486 |
486 |
|
F |
55.5 |
55.5 |
71.5 |
80.5 |
80.5 |
525 |
556 |
611 |
621 |
680 |
440 |
440 |
|
G |
538 |
626 |
646 |
656 |
715 |
500 |
520 |
575 |
585 |
640 |
25.4 |
25.4 |
|
H |
500 |
555 |
575 |
585 |
640 |
200 |
200 |
232 |
250 |
250 |
/ |
/ |
|
K |
13 |
35 |
35 |
35 |
35 |
/ |
/ |
/ |
/ |
|
/ |
/ |
訂貨須知?
電力系統圖；
裝機容量；
控制組合（最多8組模塊聯機運行）
采樣極相（電壓/電流）
控制器安裝位置（模塊/盤柜）
安裝方式（機架式/壁掛式/插拔式）
負載性質；
特殊要求注明；
?
