靜止無功發生器
ZHXK-SVG-MJ系列靜止無功發生器是將電壓源逆變器經過電抗器并聯在電網上，通過調節逆變器交流側輸出電流的幅值和相位，迅速吸收或者發出所需的無功功率，實現快速動態無功調節的作用，不僅可以跟蹤補償沖擊型負載的沖擊電流，而且可以對諧波電流進行補償。作為有源型補償裝置領域最新技術的代表，SVG并聯于電網中，相當于一個可控的無功電流源，其無功電流可以靈活控制，自動補償系統所需的無功功率，一方面有效解決了諧波無功干擾并聯電容器透切補償問題，另一方面可根據用戶實際要求治理諧波，清潔電網。
性能特點
動態補償：更高的響應速度，使其對電壓閃邊復雜的系統補償效果更好，可根據系統變化情況發出、吸收無功，避免了無功倒送的情況。
控制方案：內置16個DO端口，可聯機控制普通電容補償方案，或RS485通訊接口控制智能電容器補償方案；
結構靈活：結構模塊化設計，內部布局空間合理、緊湊，機架式、壁掛式、插拔式，便于整機組裝和現場安裝，便于現場檢修、設備增容。
運行穩定：采用三電平逆變器技術，能效高，同時設備補償精度高，響應速度快，總響應時間<8ms，輸出無功電流不受母線電壓的影響；
線路調節：能夠解決系統三相負荷不平衡的問題，不僅不產生諧波，而且能在補償無功功率的同時動態的補償諧波；
保護功能：只補償基波無功電流，系統諧波不會對設備造成損壞。同時避免了串聯電抗器的電容器組可能造成的諧波放大，防止系統其他設備因諧波過電壓而損壞。
方案原理

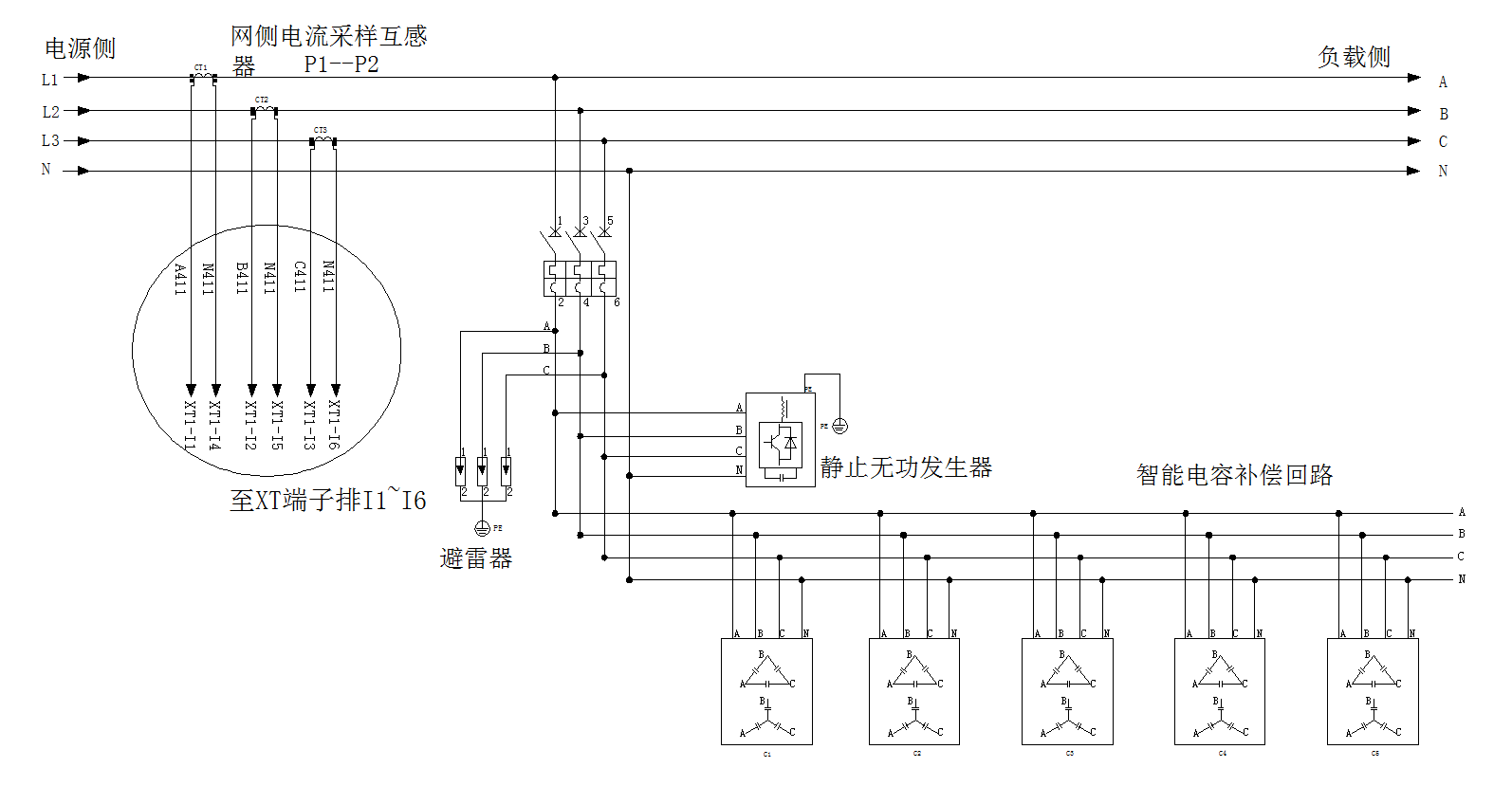

SVG+智能電容器
設計依據
GB12325-90《電能質量 供電電壓允許偏差》
SD325《電力系統電壓和無功技術導則》
GB/T 14549-93《電能質量 公用電網諧波》
GB/T 15543-1995《電能質量 三相電壓允許不平衡度》
GB 12326－2000《電能質量電壓允許波動和閃變》
GB11463-89《電子測量?jī)x器可靠性試驗》
GB4208-93《外殼防護等級的分類》
技術參數
|
額定電壓 |
400V±20%（線電壓） |
|
線制 |
三相四線 |
|
容量 |
20kvar/30kvar/50kvar/75kvar/100kvar |
|
頻率 |
50/60±5Hz（可設置） |
|
過載能力 |
110%額定電流時能連續運行，120%額定電流時運行60S |
|
不平衡電流補償率 |
≥90%，在裝置的額定補償容量范圍內，補償需量不低于額定補償容量的50% |
|
基波無功補償率 |
≥90%，應在額定容性無功和額定感性無功之間連續調節，補償需量不低于額定補償容量的50% |
|
諧波補償 |
諧波補償次數2-15次，容量允許范圍內，諧波總補償率≥92% |
|
輸出電流畸變率 |
≤3%，額定容量下輸出電流的總諧波畸變率 |
|
響應時間 |
<15ms |
|
功率因數校正 |
-1到1可調 |
|
并聯運行 |
最大可8個模塊并聯 |
|
模塊功耗 |
<2kW |
|
效率 |
高達97.5% |
|
CT變比范圍 |
150:5~2000:5 |
|
干接點 |
1個EPO |
|
通信 |
RS485 |
|
使用場所 |
室內，不受陽光直曬，無塵埃，腐蝕性、可燃性氣體，油霧、水蒸汽、滴水或鹽份等 |
|
防護等級 |
IP20 |
|
顏色 |
7035灰白/黑色（可定制） |
|
冷卻方式 |
智能風冷 |
應用環境
本產品工作場所海拔不超過1000米，環境溫度-20℃?～?+40℃，相對濕度：日平均不大于95%，月平均不大于90%；大氣壓力：79.5Kpa ～ 106KPa。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
型號含義
外觀結構

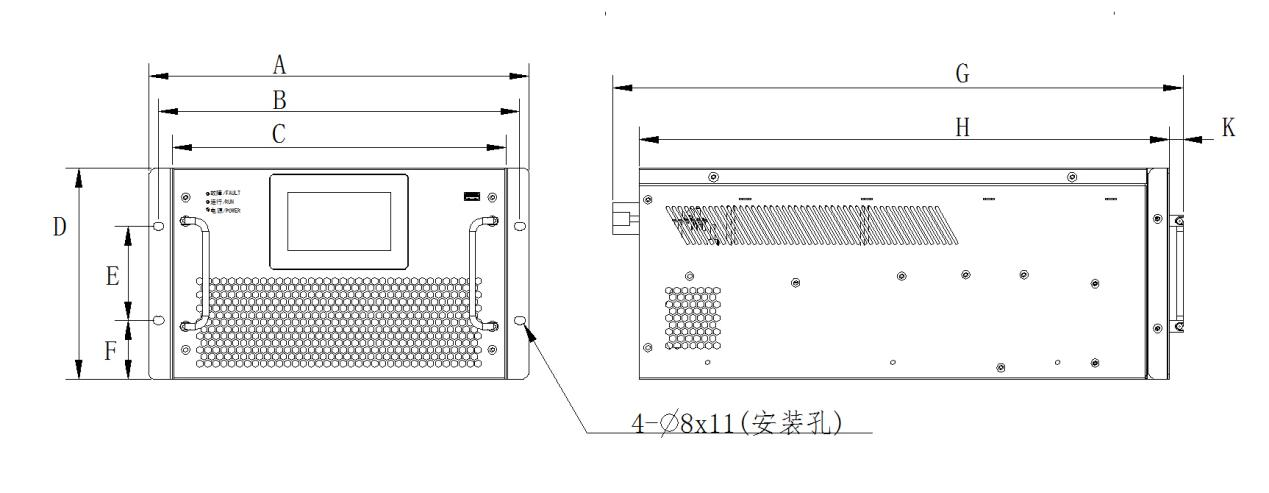

機架式

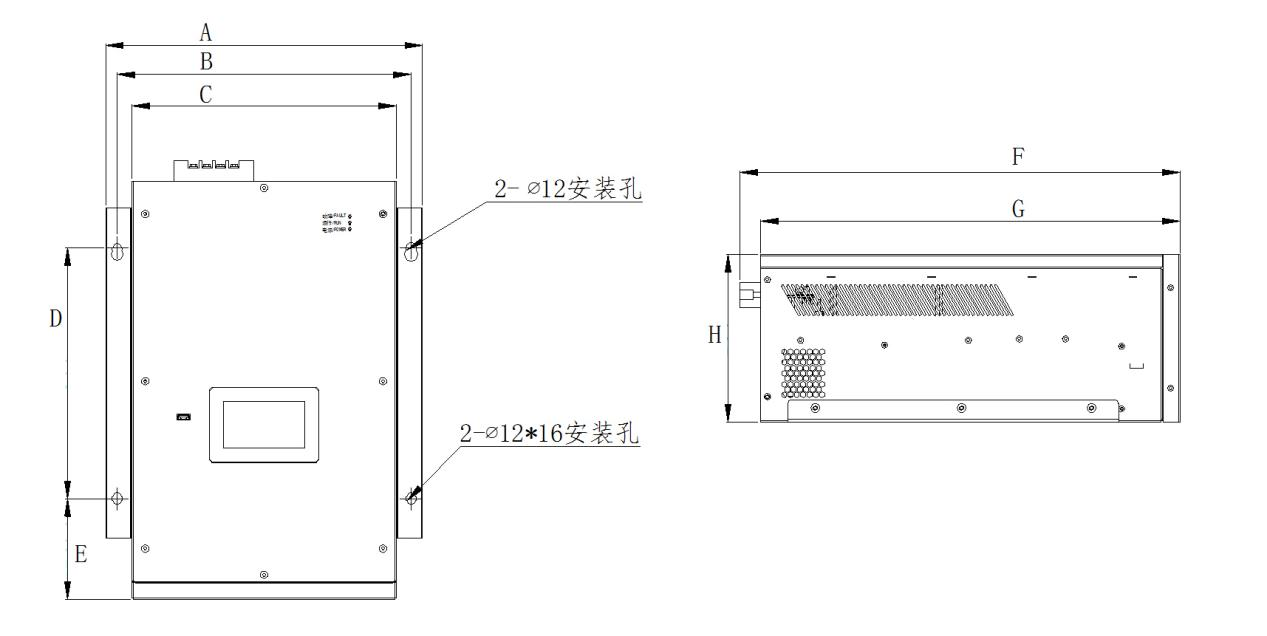

壁掛式

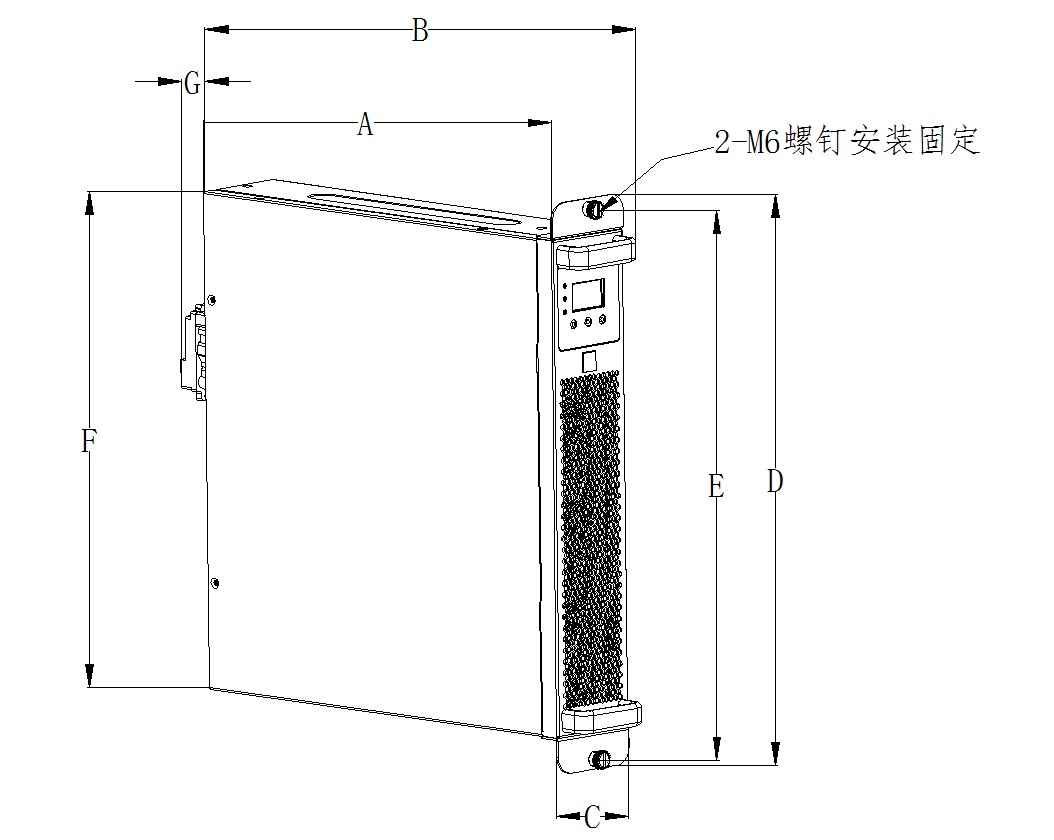

插拔式
選型參考
|
安裝方式 |
機架式 |
壁掛式 |
插拔式 |
|||||||||||
|
尺寸 |
30kvar |
40kvar |
50kvar |
60kvar |
75kvar |
100kvar |
150kvar |
35kvar |
50kvar |
75kvar |
100kvar |
150kvar |
20kvar |
30kvar |
|
A |
359 |
359 |
399 |
484 |
484 |
554 |
674 |
378 |
418 |
503 |
573 |
694 |
425 |
425 |
|
B |
341 |
341 |
381 |
466 |
466 |
536 |
656 |
350 |
390 |
475 |
545 |
666 |
452 |
452 |
|
C |
315 |
315 |
355 |
440 |
440 |
510 |
630 |
315 |
355 |
440 |
510 |
630 |
88 |
88 |
|
D |
200 |
200 |
200 |
232 |
232 |
250 |
250 |
300 |
360 |
300 |
300 |
420 |
504 |
504 |
|
E |
89 |
89 |
89 |
89 |
89 |
89 |
89 |
120.5 |
80 |
137.5 |
142.5 |
110 |
486 |
486 |
|
F |
55.5 |
55.5 |
55.5 |
71.5 |
71.5 |
80.5 |
80.5 |
525 |
556 |
611 |
621 |
680 |
440 |
440 |
|
G |
538 |
538 |
626 |
646 |
646 |
656 |
715 |
500 |
520 |
575 |
585 |
640 |
25.4 |
25.4 |
|
H |
500 |
500 |
555 |
575 |
575 |
586 |
640 |
200 |
200 |
232 |
250 |
250 |
/ |
/ |
|
K |
13 |
13 |
35 |
35 |
35 |
35 |
35 |
/ |
/ |
/ |
/ |
|
/ |
/ |
訂貨須知
電力系統圖；
裝機容量；
控制組合（最多8組模塊聯機運行）
采樣極相（電壓/電流）
控制器安裝位置（模塊/盤柜）
安裝方式（機架式/壁掛式/插拔式）
負載性質；
特殊要求注明；
