低壓無功功率補償柜
產品概述
GGJ低壓無功功率補償柜是一種用于低壓電網的無功功率補償裝置，主要用于提高電網的功率因數，降低線路損耗，改善電能質量。該設備通過智能型無功功率控制器為核心，利用電容器專用接觸器、無功功率調節器、復合開關等作為電容器組的投切器件，根據電網功率因素的變化自動調整補償容量，從而達到最佳的補償效果。低壓無功功率補償柜廣泛應用于城市電網、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V的配電系統中。其額定補償容量通常在420kVA至60kVA之間。此外，該設備還可以與配電柜并列使用，集中補償系統無功功率，進一步提高功率因數，減少系統的無功損耗。
性能特點
監測投切：實時監測電網中的無功功率和功率因數，自動投切并聯電容器組，以維持電網的功率因數在最佳狀態；
結構合理：結構設計合理，易于維護和檢修，降低維護成本，設備體積小，各電容器組并列有序，便于安裝接線；
自動投切：使用過零觸發方式投入電容器，避免涌流，保護電網和設備，自動分級投入和切除：根據電網的實時需求，實現精細調節；
數字控制：采用先進的數字化控制器，具有高集成度和強大的抗干擾能力，具備全智能控制功能，根據電網狀態自動調整補償策略；
顯示保護：設備具備多功能顯示界面，實時顯示電壓、電流、功率等參數，同時具備過壓、欠壓、過流等多種保護功能。
適應性強：適用于多種環境條件和使用場所，包括不同的溫度、濕度和海拔高度，具有良好的環境適應性。

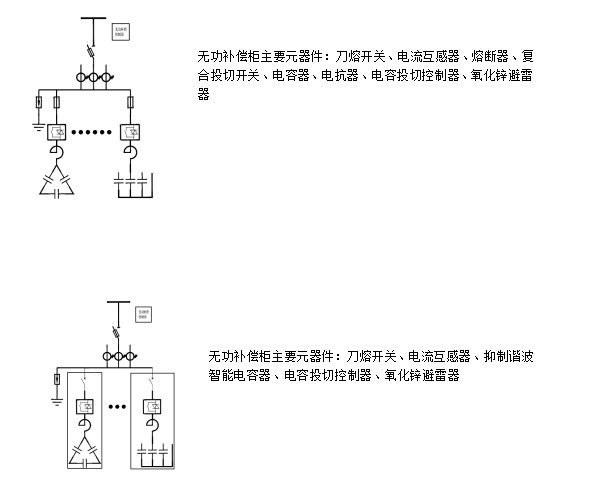

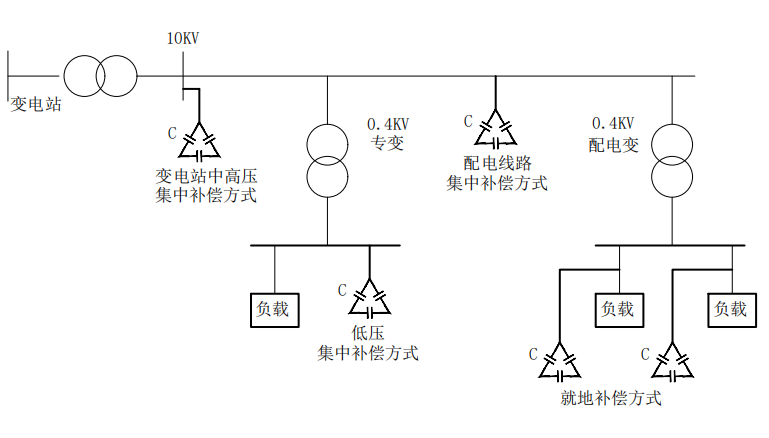

方案原理
系統圖
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
GB3983.1-89 《低電壓并聯電容器》
技術參數
|
額定工作電壓（Ue） |
AC400V |
|
額定電流（In） |
347.5A～51A |
|
額定絕緣電壓（Ui） |
AC660V |
|
輔助電路絕緣電壓Ui（V） |
AC500V |
|
頻率： |
50Hz |
|
電容器標稱容量（Qc） |
410kvar～60kvar |
|
額定短時耐受電流（Icw） |
20kA/40kA |
|
額定沖擊耐受電壓Uimp（kV） |
主電路8kV，輔助電路 4kV |
|
過電壓類別 |
Ⅳ類 |
|
補償相數（方式） |
三相補償和單相補償相結合 |
|
動態響應時間 |
≤1s |
|
投切電容器的元件類型 |
復合開關投切 |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥14mm |
|
觸電保護類別 |
Ⅰ類 |
|
污染等級 |
3級 |
|
戶內型/戶外型 |
戶內型 |
|
外殼防護等級 |
IP30 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護外殼，并參考相關標準保證箱體外殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
型號含義

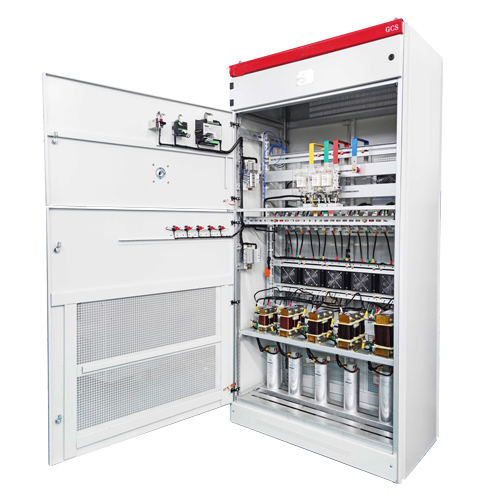

外觀結構
選型參考
|
設計方案 |
變壓器容量為400/800/1000KVA的三相補償應用方案（串接7%電抗器） |
||||||||
|

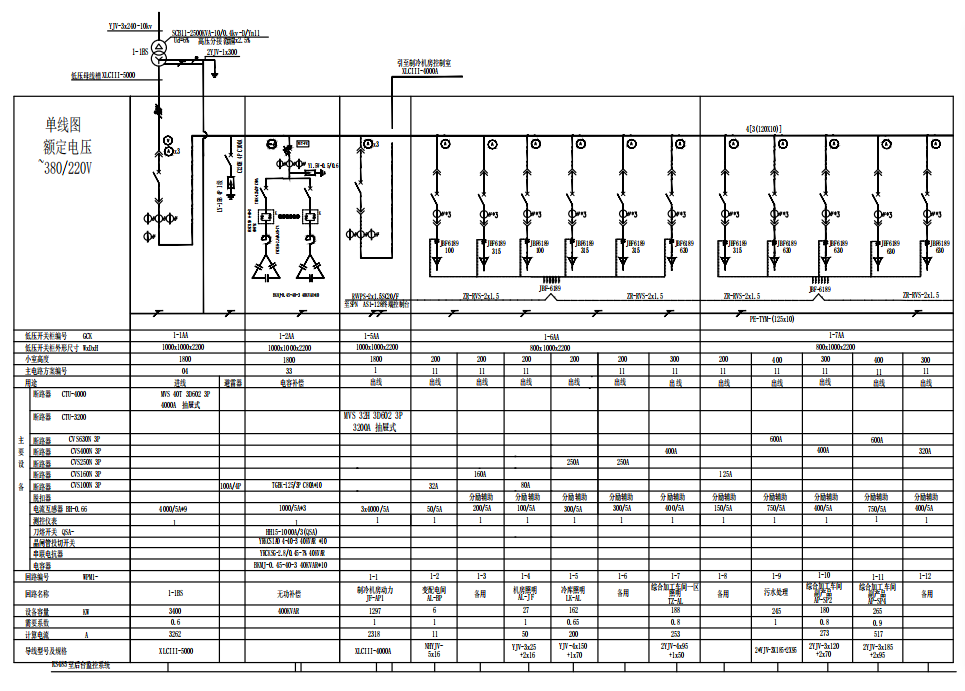

一次接線圖 |
|
補償容量按變壓器總?cè)萘康?0%進行配置，若補償容量不夠則可以適當增加電容個數。 補償容量配置時盡量配成梯形補償方式，可提供補償精度。 7%系列補償組件主要應用于5、7次諧波超標，負荷相對穩定的住宅小區、城網、企業等行業的無功補償，14%系列主要應用于3、5、7次諧波超標，負荷相對穩定的冶金鑄造、機械加工、大型鋼廠等行業的無功補償。 補償組件和抗諧波智能電容器皆可選用。 |
|||||||
|
變壓器容量 |
400KVA |
800KVA |
1000KVAR |
||||||
|
補償容量 |
200kvar |
400kvar |
500kvar |
||||||
|
名稱 |
規格型號 |
數量 |
規格型號 |
數量 |
規格型號 |
數量 |
|||
|
刀熔開關 |
400A |
1 |
800A |
1 |
1000A |
1 |
|||
|
電流互感器 |
400/5 |
3 |
800/5 |
3 |
1000/5 |
3 |
|||
|
多功能表 |
|
1 |
|
1 |
|
1 |
|||
|
避雷器 |
Y1.5W-0.28/1.3 |
3 |
Y1.5W-0.28/1.3 |
3 |
Y1.5W-0.28/1.3 |
3 |
|||
|
回路主開關 |
100A |
4 |
100A |
4 |
100A |
4 |
|||
|
回路主開關 |
40A |
2 |
40A |
2 |
40A |
2 |
|||
|
補償組件 |
ZHXK-LC480-40-3-P7 |
4 |
ZHXK-LC480-40-3-P7 |
8 |
ZHXK-LC480-50-3-P7 |
8 |
|||
|
補償組件 |
ZHXK-LC480-20-3-P7 |
2 |
ZHXK-LC480-20-3-P7 |
4 |
ZHXK-LC480-20-3-P7 |
5 |
|||
|
智能晶閘管功率模塊 |
ZHXK-TSC-380-40-3 |
4 |
ZHXK-TSC-380-40-3 |
8 |
ZHXK-TSC-380-50-3 |
8 |
|||
|
智能晶閘管功率模塊 |
ZHXK-TSC-380-20-3 |
2 |
ZHXK-TSC-380-20-3 |
2 |
ZHXK-TSC-380-20-3 |
5 |
|||
|
無功補償控制器 |
ZHXK-2000/D12W |
1 |
ZHXK-2000/D12W |
1 |
ZHXK-2000/D18W |
1 |
|||
訂貨須知
電力系統圖；平面布置圖；設備排列圖；
系統額定電壓；
補償容量；投切回路；回路容量；
外殼材質；
落地安裝；
裝置尺寸及顏色（標準配置RAL7035）；
電纜進線一般為下進線；
負載性質；
特殊要求注明；
