變頻控制柜
產品概述
ZHXK-VGL變頻器控制柜可廣泛應用于冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、空氣壓縮機、軋鋼機、注塑機、皮帶運輸機等各種中壓電機設備。變頻柜采用封閉柜式結構，防護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，上端可配置母線，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能。變頻器是變頻柜的專用配套產品，其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況。變頻器柜根據用途的不同和功能的各異其差別也很大，一般根據工礦要求定制。比較定型的有:恒壓供水變頻柜(1控1，1控2，1控3等)，自動扶梯變頻控制柜，中央空調循環水泵變頻柜, 風機變頻節能柜。
性能特點
跟蹤用戶負荷與主機數據通訊，實時跟蹤用戶負荷及氣溫變化，實現節電率40％—70％。
冷暖兩用變頻 用一臺變頻器實現夏季冷卻水泵變頻，冬季溫水泵變頻的兩用功能切換使用。
整機質量可靠 90％以上元器件采用國際知名品牌，完善的保護功能和電磁兼容特性。
改造靈活簡便 無需另請設計和安裝公司，遠大負責按用戶需求實現一步到位或分步改造。
服務可靠方便 主機和變頻系統均由遠大提供售后服務，避免工作推諉。

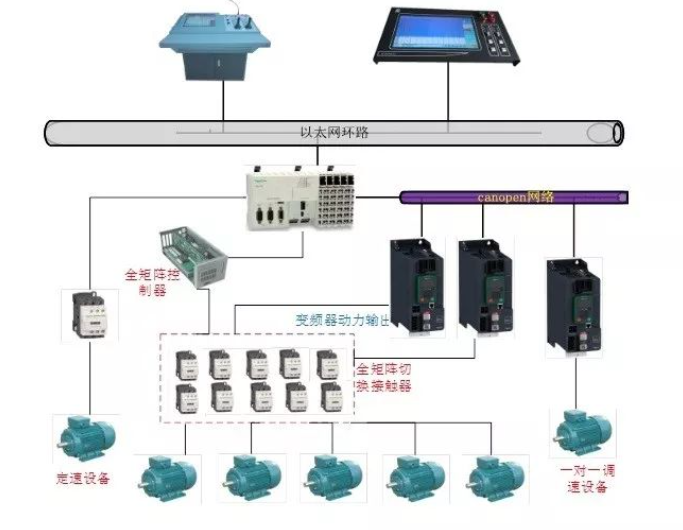

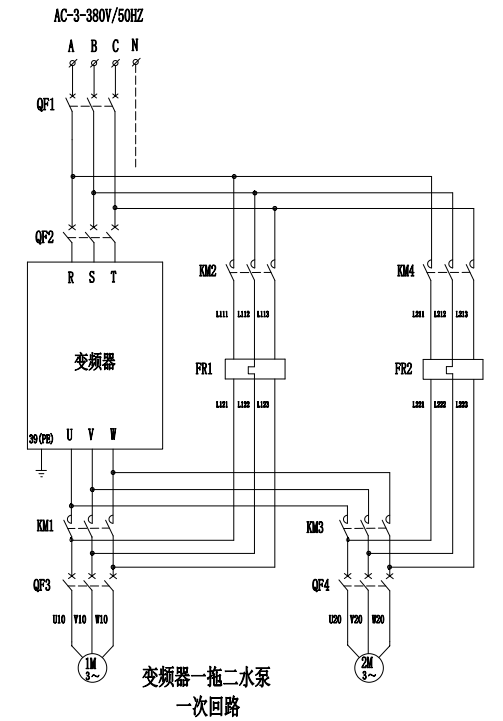

方案原理
設計依據
GB7251.1-1997《低壓成套開關設備和控制設備》
GBT 14048.1-2000《低壓成套開關設備和控制設備 總則》
GB 55024-2022《建筑電氣與智能化通用規范》
GB 50054-2011《低壓配電設計規范》
技術參數
|
額定工作電壓 |
AC380V |
|
成套設備的額定電流 |
630A～10A； |
|
額定頻率 |
50Hz |
|
額定絕緣電壓 |
AC660V |
|
輔助電路絕緣電壓 |
AC500V |
|
額定沖擊耐受電壓 |
主回路:8kV，輔助回路:4kV |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
過電壓類別 |
Ⅳ類 |
|
觸電保護類別 |
I類 |
|
污染等級 |
3級 |
|
外殼防護等級 |
IP44.(特殊要求可訂制） |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
型號含義

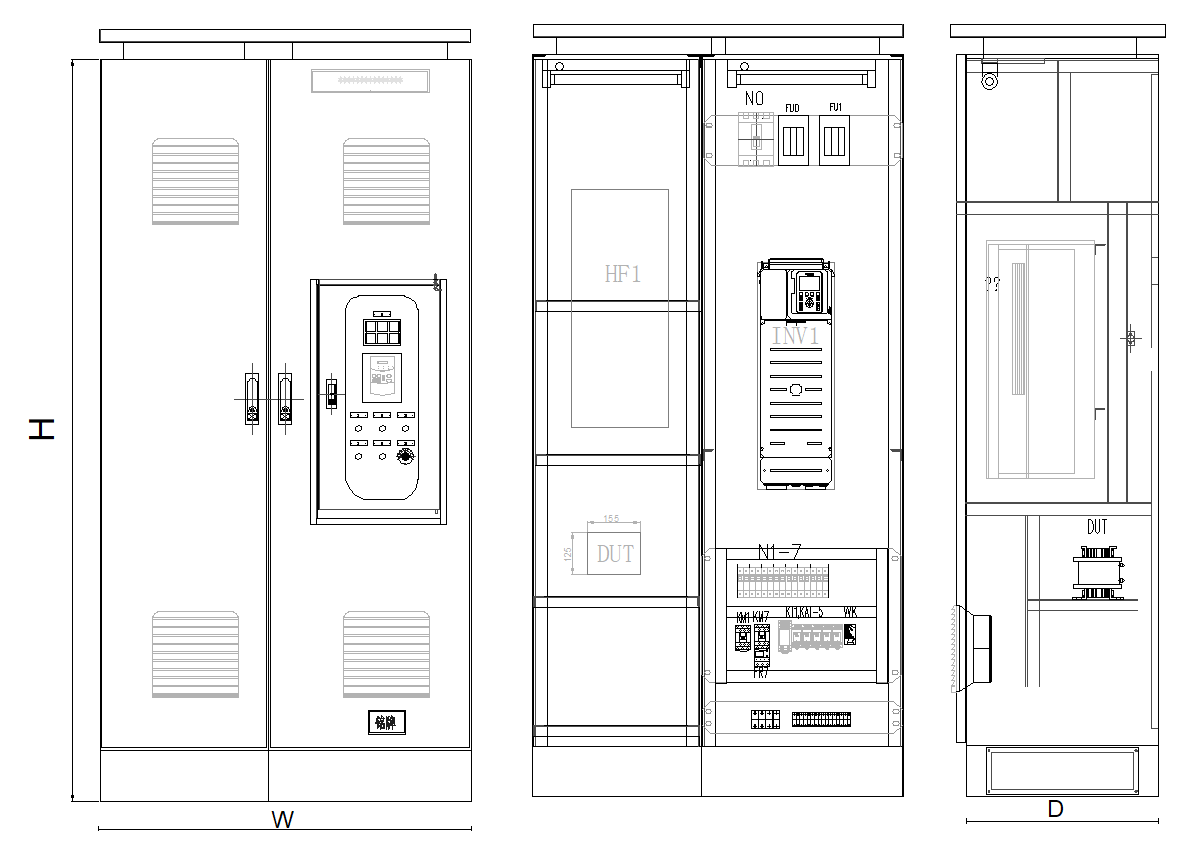

外觀結構
選型參考
|
型號 |
變頻器功率（KW） |
變頻器數量 |
額定輸出電流（A) |
柜型 |
|
XL-VGL-0.4/11 |
11 |
1 |
27 |
XL/GGD |
|
XL-VGL-0.4/22 |
22 |
1 |
44 |
|
|
XL-VGL-0.4/30 |
30 |
1 |
60 |
|
|
XL-VGL-0.4/45 |
45 |
1 |
85 |
|
|
XL-VGL-0.4/55 |
55 |
1 |
105 |
|
|
XL-VGL-0.4/75 |
75 |
1 |
138 |
|
|
XL-VGL-0.4/90 |
90 |
1 |
173 |
|
|
XL-VGL-0.4/200 |
200 |
1 |
370 |
|
|
XL-VGL-0.4/250 |
250 |
1 |
450 |
|
|
XL-VGL-0.4/315 |
315 |
1 |
564 |
|
|
XL-VGL-0.4/30+11 |
30+11 |
2 |
87 |
|
|
XL-VGL-0.4/45+11 |
45+11 |
2 |
112 |
|
|
XL-VGL-0.4/55+11 |
55+11 |
2 |
132 |
|
|
XL-VGL-0.4/75+11 |
75+11 |
2 |
165 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配治理設備參數；
極相（單相/三相）；
線路運行參數（效果最佳）
負載性質；
特殊要求注明；
