軟啟動控制柜
產品概述
ZHXK-SGL該裝置主要由軟啟動器、斷路器、交流接觸器、熱繼電器、控制繼電器和信號按鈕等組成。該裝置的核心部件是軟啟動器，它是采用電力電子技術、微處理器技術及現代控制理論生產的具有國際先進水平的新型節能產品。泵變頻柜, 風機變頻節能柜，光伏應用于大型引水工程，灌溉工程，大型冷卻塔，工廠循環水，遠距離管道加壓，大型施工現場排水，污水處理廠，消防等。
性能特點
降低電機啟動電流，降低配電容量，避免增容投資
降低啟動機械應力，延長電動機及相關設備的使用壽命，
靈活控制啟動電流和轉矩，啟動參數可視負載調整，以達到最佳啟動效果。
多種啟動模式及保護功能，易于改善工藝，保護設備。
高度集成的Intel微處理器控制系統，性能可靠。
大電流無觸點交流開關無級調壓，調節范圍寬，過載能力強
產品可作頻繁或不頻繁啟動，且頻繁啟/停,無機械損壞現象。
適應啟動的各種變化，增加了應用的靈活性，具有軟停止控制和制動控制，延長電機壽命。
方案原理

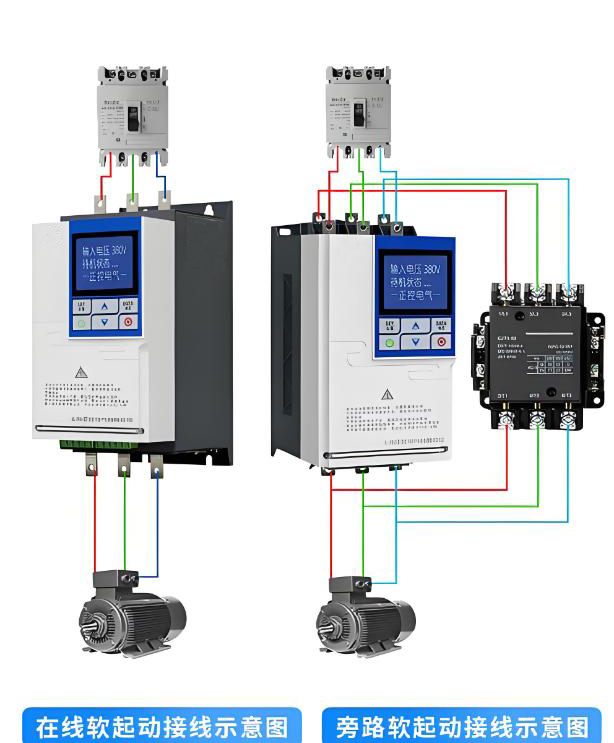

設計依據
GB7251.1-1997《低壓成套開關設備和控制設備》
GBT 14048.1-2000《低壓成套開關設備和控制設備 總則》
GB 55024-2022《建筑電氣與智能化通用規范》
GB 50054-2011《低壓配電設計規范》
技術參數
|
供電電源 |
輸入電源電壓 |
500V~4000V 50Hz |
|||
|
適用電機電壓(V) |
800 |
1140 |
2000 |
4000 |
|
|
額定工作電流(A) |
100 |
100 |
100 |
100 |
|
|
外殼防護等級 |
啟動方式 |
軟啟動、全壓啟動、禁用 |
|||
|
啟動時間 |
0~60s |
||||
|
啟動電壓 |
20~90%U |
||||
|
停機方式 |
軟停機、速停機、禁用 |
||||
|
停機時間 |
0~60s |
||||
|
運行方式 |
正常運行 |
||||
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

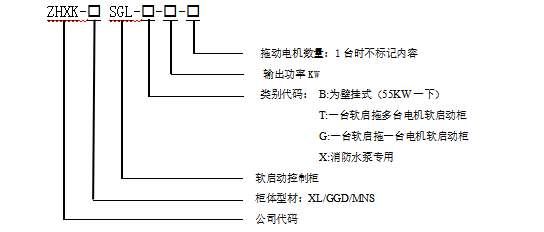

型號含義

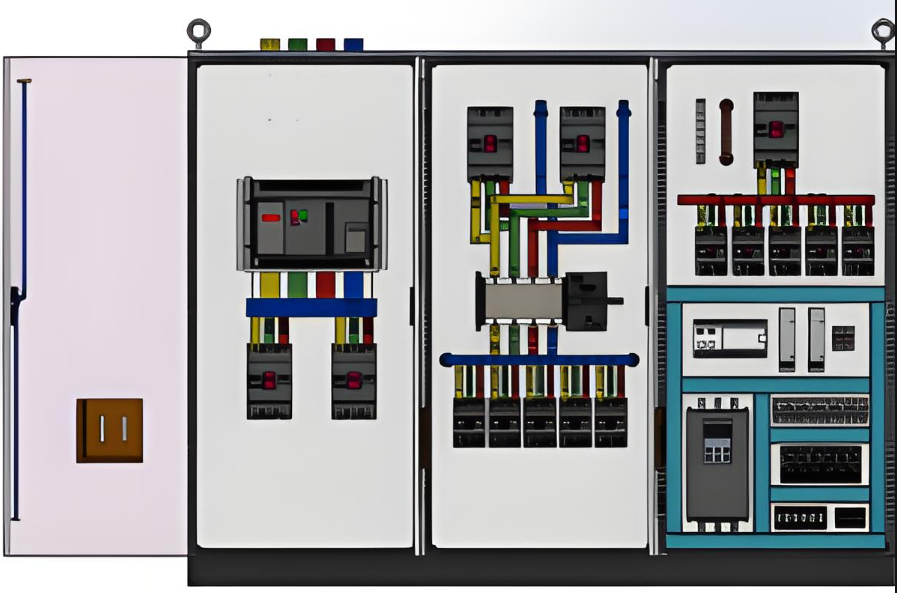

外觀結構
選型參考
|
型號 |
軟啟功率（KW） |
控制電機臺數 |
柜體高度 |
柜體寬度 |
柜體深度 |
|
SGL-B |
55KW以下 |
1 |
495 |
254 |
200 |
|
SGL-15~55-T-2 |
15~55 |
2 |
1800 |
600 |
400 |
|
SGL-75~200-T-2 |
75~200 |
2 |
2000 |
1000 |
600 |
|
SGL-15~55-T-3 |
15~55 |
3 |
1800 |
800 |
400 |
|
SGL-75~200-T-3 |
75~200 |
3 |
2000 |
1100 |
600 |
|
SGL-15~55-T-4 |
15~55 |
4 |
1800 |
1000 |
400 |
|
SGL-15~400-G |
15~400 |
1 |
1800 |
600 |
400 |
|
SGL-15~55-G-2 |
15~55 |
2 |
1800 |
600 |
400 |
|
SGL-75~200-G-2 |
75~200 |
2 |
1800 |
800 |
400 |
|
SGL-15~55-G-3 |
15~55 |
3 |
1800 |
800 |
400 |
|
SGL-75~200-G-3 |
75~200 |
3 |
1800 |
1000 |
400 |
|
SGL-15~55-G-4 |
15~55 |
4 |
1800 |
1000 |
400 |
|
SGL-15~55-X-2 |
15~55 |
2 |
1800 |
600 |
400 |
|
SGL-75~200-X-2 |
75~200 |
2 |
2000 |
800 |
600 |
|
SGL-15~55-X-3 |
15~55 |
3 |
1800 |
800 |
400 |
|
SGL-75~200-X-3 |
75~200 |
3 |
2000 |
1000 |
600 |
|
SGL-15~55-X-4 |
15~55 |
4 |
1800 |
1000 |
400 |
訂貨須知
電力系統圖；
系統電壓等級；
負載設備容量；
極相（單相/三相）；
線路運行參數（效果最佳）
負載性質；
特殊要求注明；
