電纜分支箱
產品概述
DFW-12系列高壓電纜分支箱，廣泛用于10KV電纜系統的節點連接，是電纜從開關柜出線后進行匯集與分接的主要電氣設備。分支箱的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣，無裸露帶電體；帶開關的分支箱的開關均采用SF6絕緣負荷開關 。 DFW分支箱設計為戶外免維護運行，安全可靠，其防護等級IP33～I(xiàn)P66，地下分接頭可耐洪水淹浸。特別適合城市電網改造工程，可大大節省電氣設備和電纜投資，提高供電可靠性。該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其它場合的配電網；
性能特點
結構緊湊：結構簡單明了，便于組裝加工，產品體積小，組合極為靈活；進出線分支可達八路，滿足多種接線要求；
外觀材質：有多種箱體材質可供選擇；普通冷軋鋼板配軍品綠色，鏡面不銹鋼、不銹鋼板配軍品綠色等；
安全防護：全絕緣、全密封結構，無需絕緣距離，可安裝電纜型故障指示器，便于迅速查找電纜故障，可靠保證人身安全；
防腐性能：具有防塵、抗洪水、耐腐蝕、抗污穢、抗凝露，既可用于戶外，也可浸在水中，適用各種惡劣環境；
施工安裝：現場安裝僅需箱體定位、箱體間電纜聯絡、出線電纜連接、保護定值校驗、傳動試驗及其它需調試的工作，大大縮短了建設工期；
維護方便：結構設計便于維護和檢修，減少維護時間和成本，易于訪問的組件和模塊化設計簡化了更換和修理過程；

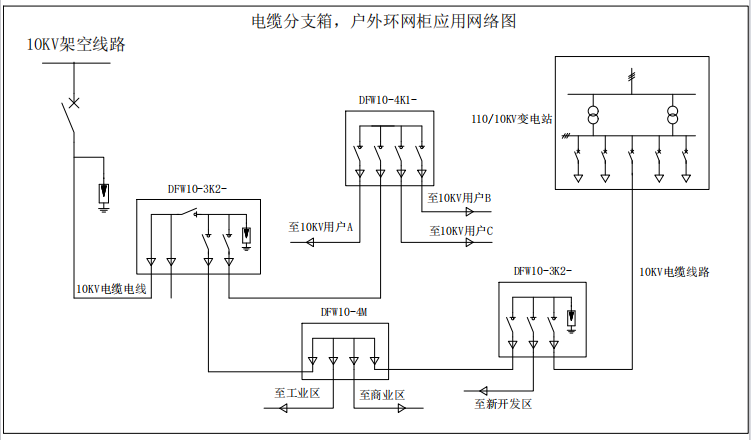

方案原理
方案原理
GB17467-2010《高壓/低壓預裝式變電站》的標準
DL/T 537-2002 高壓/低壓預裝箱式變電站選用導則
GB 1094.1~5-1996 電力變壓器
GB 11022-1999 高壓開關設備和控制設備標準的共用技術要求
技術參數
|
額定電壓 KV |
12 |
|
額定電流 A |
630 |
|
額定頻率 Hz |
50 |
|
額定短時耐受電流(有效值) kA |
20kA/3s |
|
額定短路持續時間 S |
|
|
柜內設備外絕緣爬電比距 mm/kV |
≥20 |
|
接地短時耐受電流kA |
20kA/3s |
|
主回路電阻 uΩ |
小于140 |
|
外殼防護等級 |
IP44 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。
型號含義

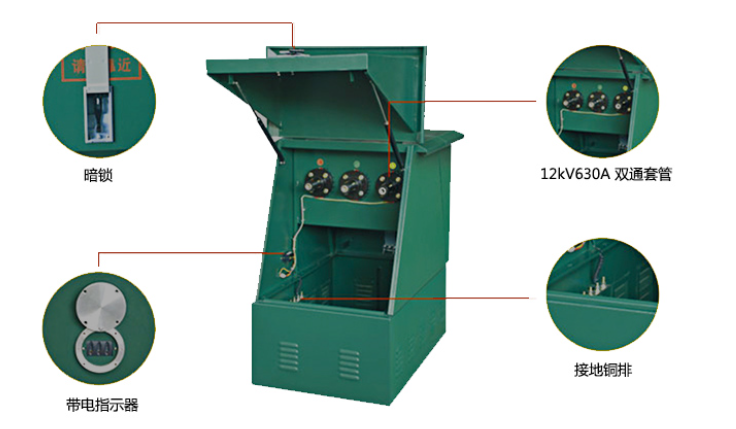

外觀結構

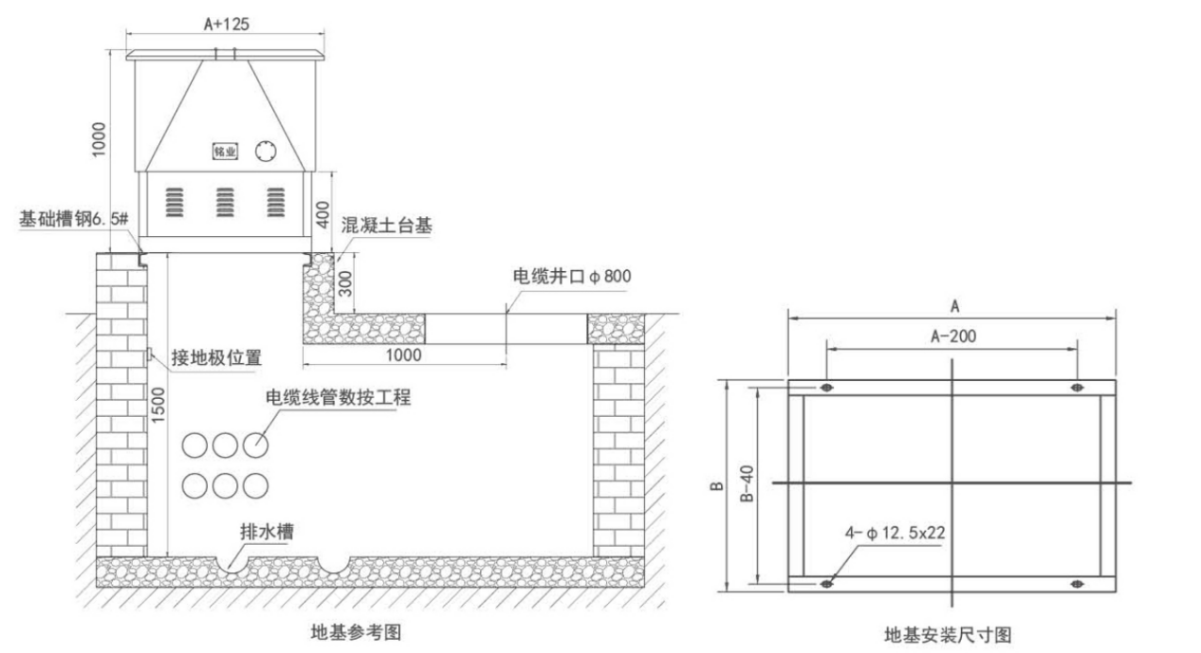

標準選型
|
分支數 |
2 |
3-4 |
5-6 |
9-12 |
|
A |
550 |
850 |
850 |
1090 |
|
B |
550 |
550 |
650 |
650 |
訂貨須知
電力系統圖；
輔助電路電氣原理圖；
組合順序圖；
平面布置圖；
計量單元；
外殼材質；
外觀顏色；
使用環境（戶外）
落地安裝；
負載性質；
特殊要求注明；
